TransFlex XXL

Das ist das derzeit größte Tribünensystem aus der Standworks ELAN TransFlex Reihe. Auf diesem Tribünensystem haben 360 Besucher Platz. Der Block hat eine Breite von 12m und ist 20 Reihen hoch. Das Gewicht dieses Blockes beträgt ca. 23to. Als Transportfahrzeug für diese Tribüne dient ein spezielles Hubfahrzeug.

Dieses Standworks ELAN TransFlex XXL Tribünensystem hat im täglichen Gebrauch seine Zuverlässigkeit bewiesen. Einfaches Handling und schnelle Manipulation der Blöcke ist einer der größten Vorteile dieses Systems. Mit 2 Aufbauleitern und 4 Stagehands kann dieses System extrem kostensparend eingesetzt werden.

Standworks ELAN TransFlex XXl geschlossen

Standworks ELAN TransFlex XXl geschlossen

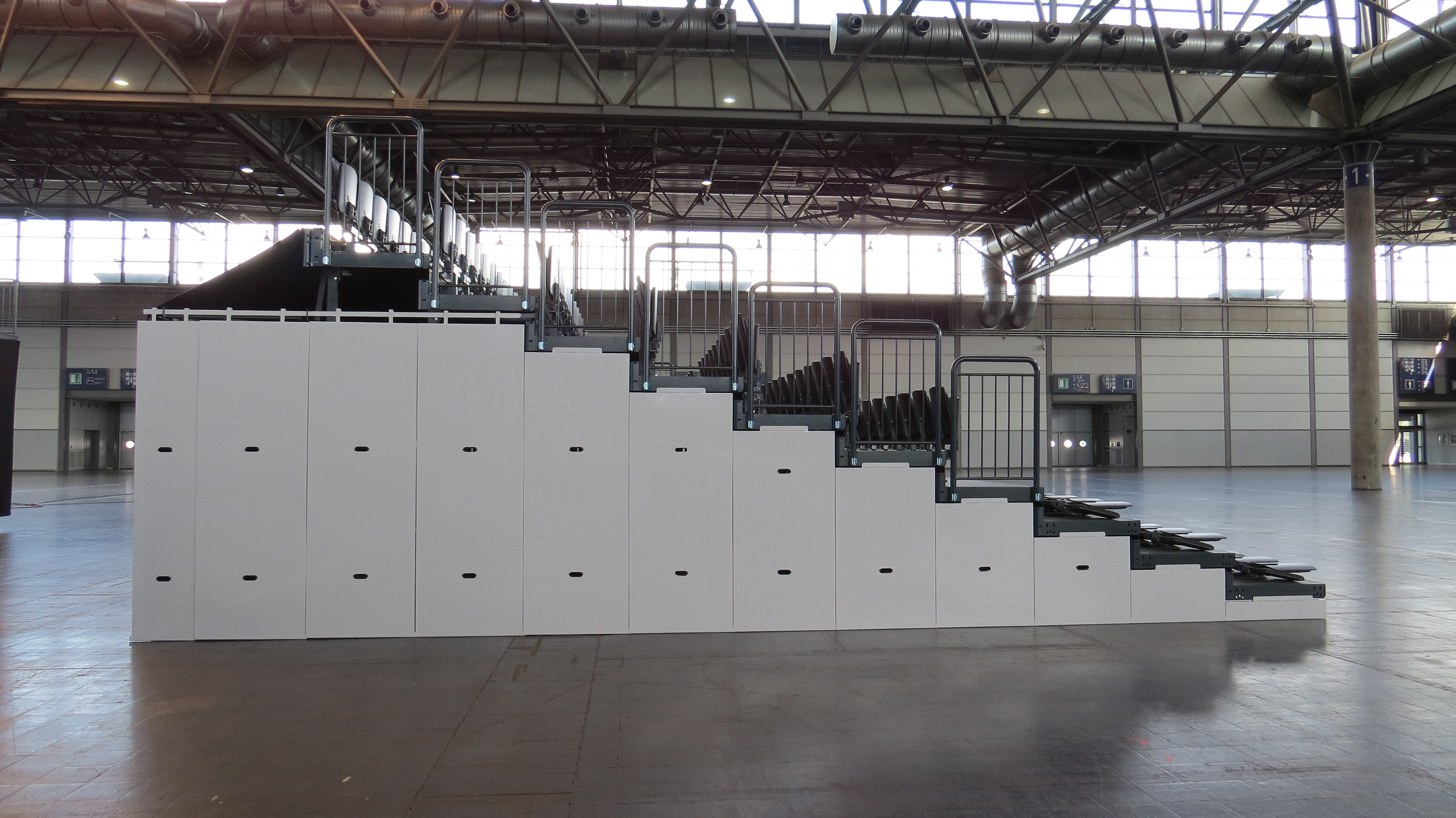

Standworks ELAN TransFlex XXL Seitenansicht

Standworks ELAN TransFlex XXL Seitenansicht

Standworks ELAN TransFlex XXL Rückansicht

Standworks ELAN TransFlex XXL Rückansicht



Dies ist das ideale Tribünensystem für große Hallen und große Besucherkapazitäten.

Bis zu 5000 Sitzplätze können in jeder beliebigen Konfiguration innerhalb von 8 Stunden mit 6 Arbeitern errichtet werden.

Standworks ELAN TransFlex XXL wurde ursprünglich für die Messe Leipzig, Halle:Eins konzipiert.

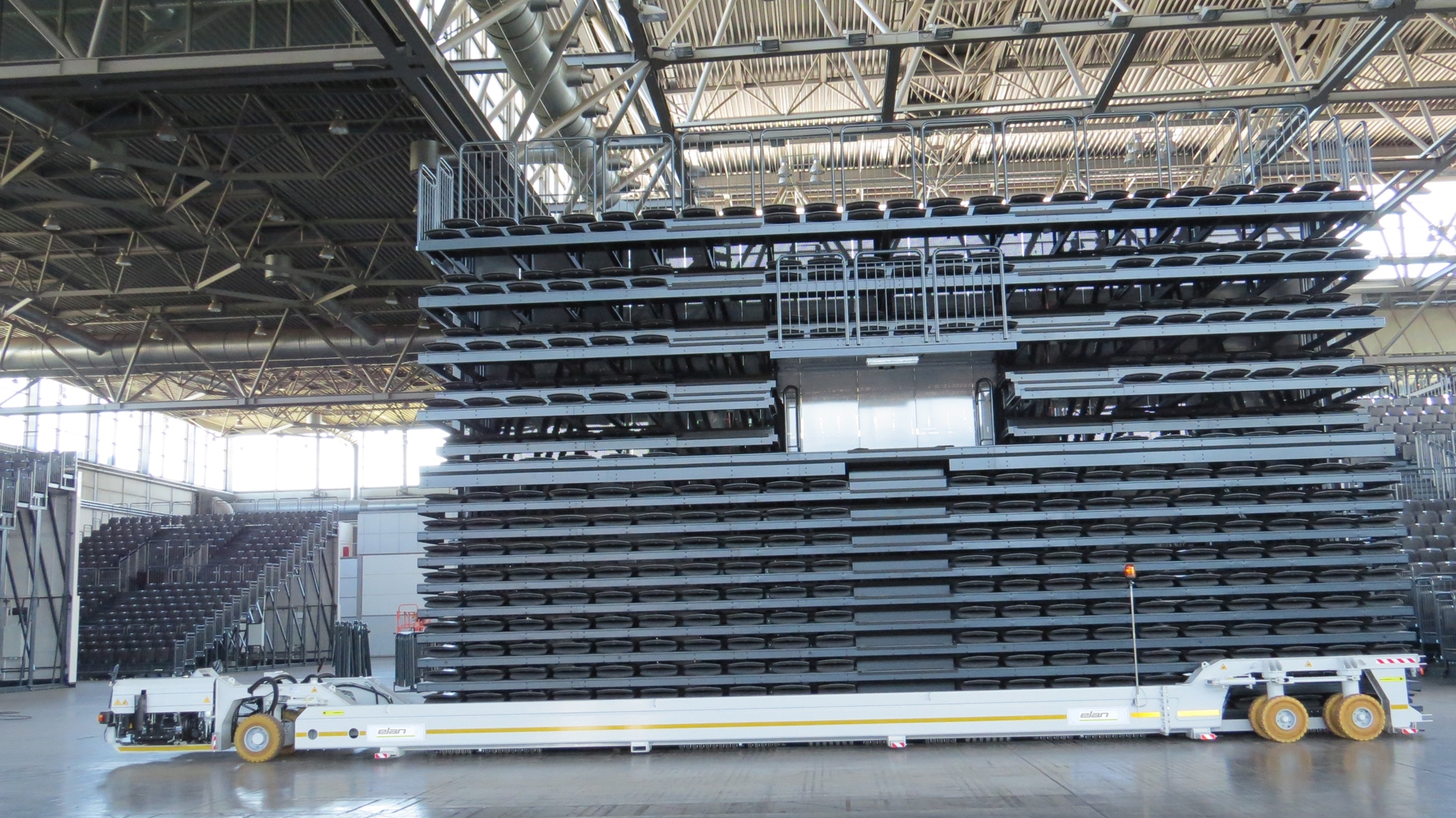

Standworks ELAN TransFlex XXL mit Hubfahrzeug

Standworks ELAN TransFlex XXL mit Hubfahrzeug

TransFlex XXL ist: extrem mobil

Die Tribüne soll mit einem Hubfahrzeug nicht nur in einer Halle bewegt werden können, sondern auch in andere Hallen gebracht werden.

Das Hubfahrzeug hat eine Straßenzulassung und ist in einer Sonderausführung mit speziellen Dieselfiltern für den Hallengebrauch ausgestattet.








Standworks ELAN TranFlex XXL halber Block

Standworks ELAN TranFlex XXL halber Block

TransFlex XXL ist: teilbar in 2 Hälften

Die Standworks ELAN TransFlex XXL kann nach 10 Reihen geteilt werden, d.h. die ersten 10 Reihen des Tribünenblocks können auch alleine verwendet werden, wenn weniger Sitzreihen für eine kleinere Veranstaltung gewünscht werden.

Man muss bei dieser Aufstellungsart beachten, dass man für einen Normkonforme
Aufstellung mit 2 redundanten Fluchtwegen mindestens 2 Blöcke in Serie aufstellen muß.

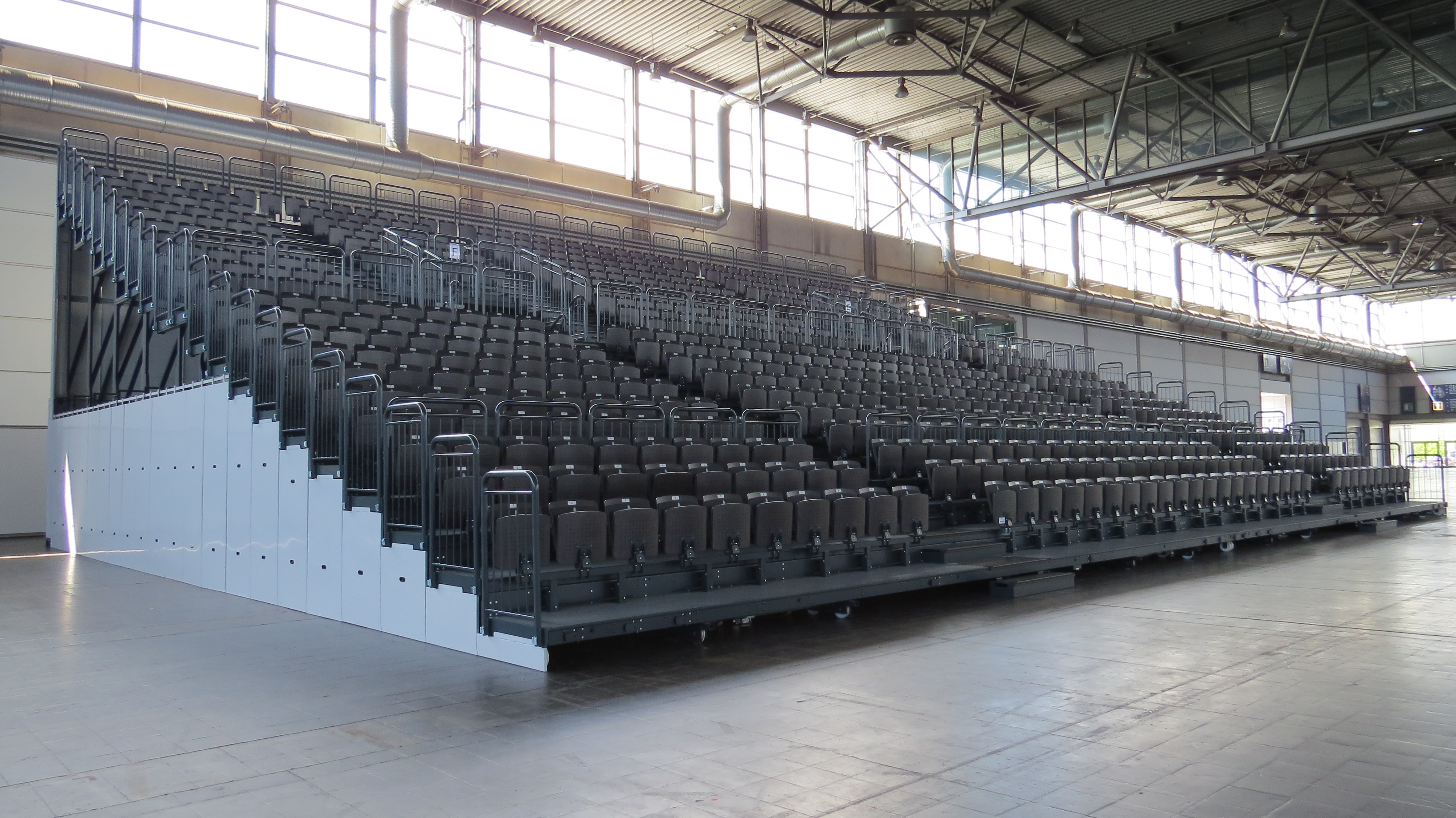

Standworks ELAN TranFlex XXL 10 Reihen

Standworks ELAN TranFlex XXL 10 Reihen














Standworks ELAN TransFlex XXL Reihenaufbau

Standworks ELAN TransFlex XXL Reihenaufbau

TransFlex XXL ist: mit beliebig vieler Blöck kombinierbar

Die Blöcke können in beliebiger Anzahl nebeneinander ohne zusätzliche Verbindungselemente oder Geländer zwischen den Blöcken aufgestellt werden. laut DIN EN (Europäischer Norm) darf bei dieser Aufstellungsart der Spalt zwischen den Tribünenblöcken nicht mehr als 2cm betrage. Um diese ambitionierte Vorgabe erfüllen zu können, verfügen die einzelnen Blöcke über eine Laserstrahl gelenkte Ausfahrtsteuerung, die einen Geradelauf in den vorgegebenen Grenzen garantiert.

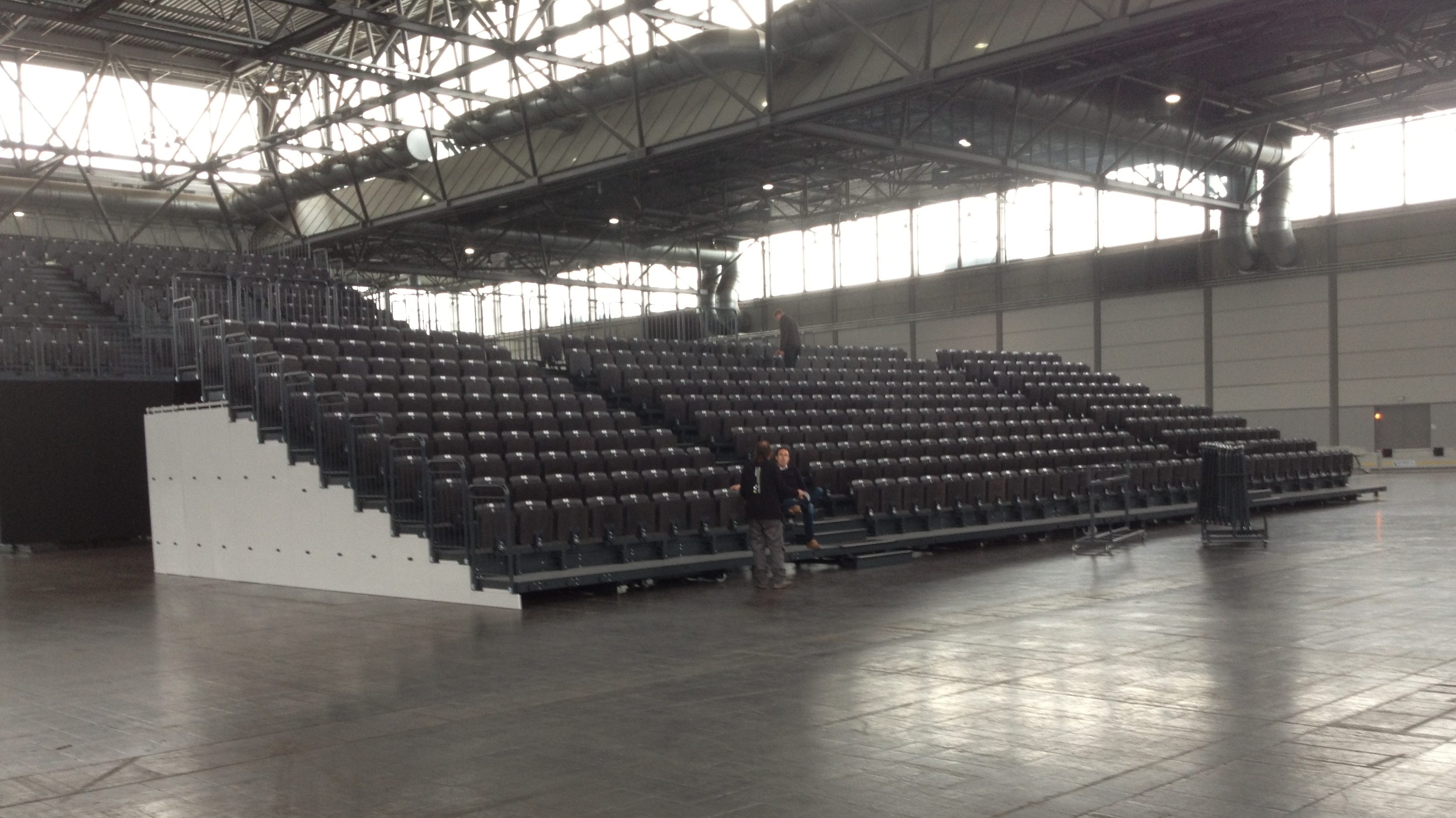

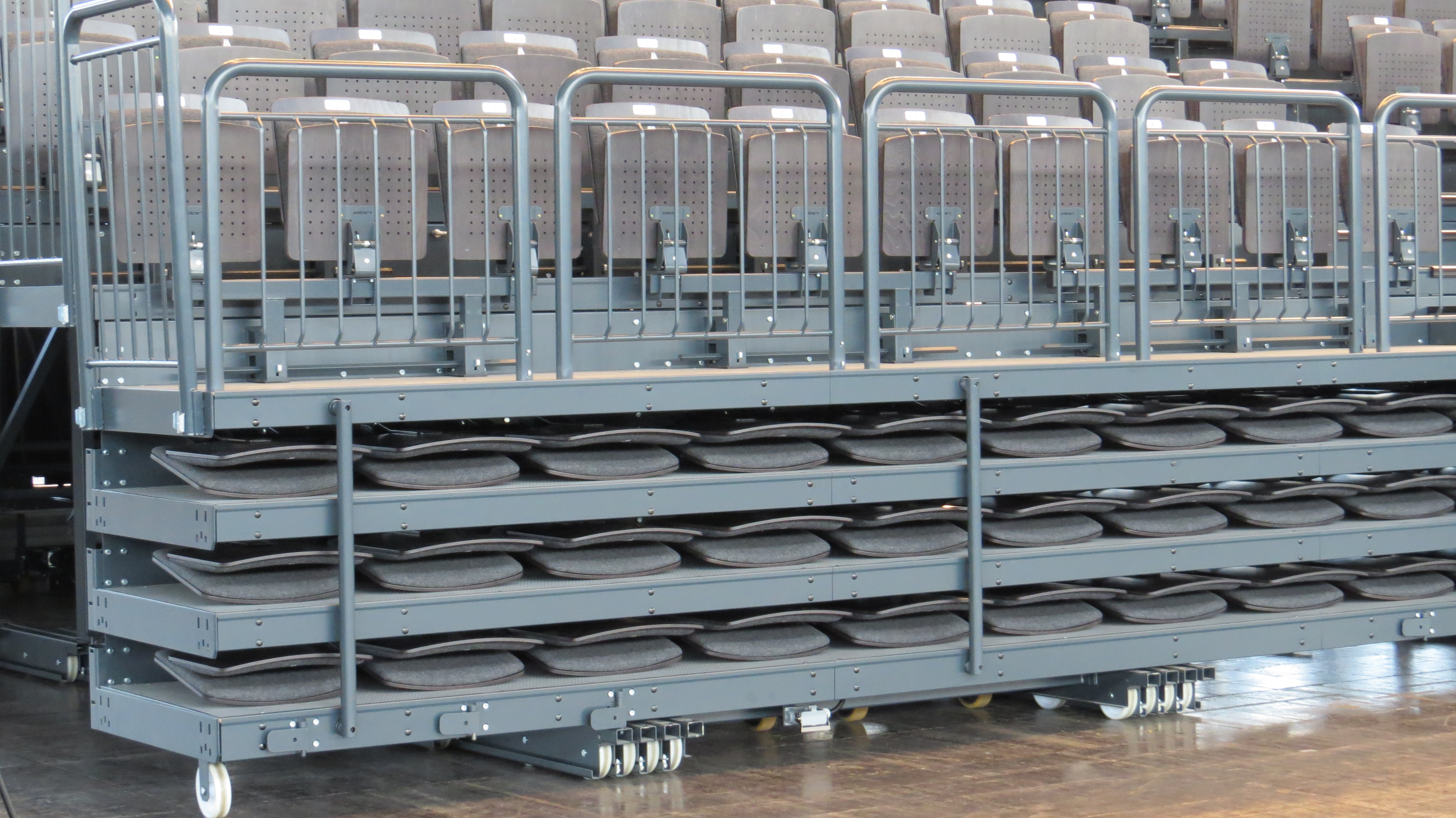

Standworks ELAN TransFlex XXL Partial Closing

Standworks ELAN TransFlex XXL Partial Closing

TransFlex XXL hat: Partial closing

Schließung der ersten 3 Reihe, die Tribüne wird über eine Anstelltreppe erschlossen.
Bei dieser Konfigurationen mit Stehplätzen  im Parterre können trotzdem gute Sichtbedingungen auf der Tribüne garantiert werden. Konfigurationen mit Stehplatz im Parterre trotzdem gute Sichtbedingungen auf der Tribüne garantiert werden.

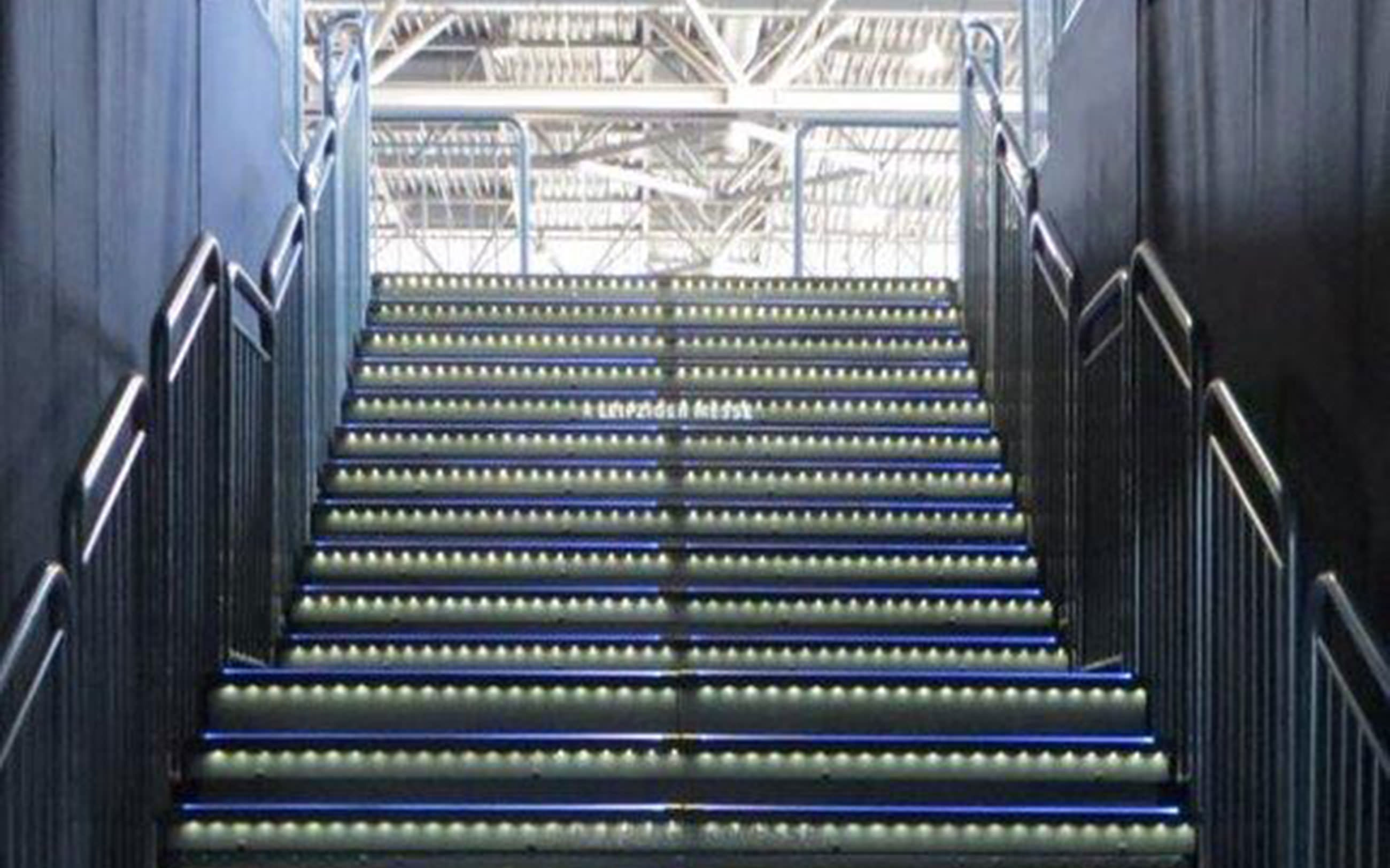

Internes Stiegensystem

Internes Stiegensystem

TransFlex XXL hat:

integriertes Stiegensystem (Mundloch)

Internes Stiegensystem (Mundloch) als 2. Möglichkeit, die Tribüne zu betreten und verlassen. Dieses Mundloch erlaubt kürzere Fluchtwege, da sie die Tribüne nach hinten entfluchtet.

Die Stiegen öffnen sich automatisch beim Ausfahren der Tribünen. Die Stufenkanten können mit LED Leuchten geliefert werden.

Auch eine UPS (uninterruptible Power Supply, unabhängige Stromversorgung) als Sicherheitsbeleuchtung ist möglich.
