Transport mit Luftkissen

Der Transport mit Luftkissen ist eine Möglichkeit, eine TransFlex Teleskoptribüne in einer Halle frei zu bewegen. Voraussetzung dafür ist allerdings ein komplett luftdichter, glatter Boden. Es dürfen keine Kabelkanäle, Kanalgitter oder andere nach unten nicht komplett abgedichtete Flächen im Bodenaufbau sein.

Wie funktioniert es?

Um eine maximale Stabilität zu gewährleisten, werden mindestens 4 Luftkissen unter dem TransFlex Tribünenblock platziert.

Die 4 Luftkissen werden auf 2 Trägerplatten montiert und so unter den Blöcken platziert, das die Last gleichmäßig über die Luftkissen verteilt ist.

Die Luftkissenmodule unter dem Last werden dann an der Steuerungseinheit angeschlossen, die wiederum mit dem Druckluftsystem verbunden ist. Mittels dem Luftregler wird der Druck allmählich erhöht, bis die Luftkissenmodule
die Last vom Boden aufheben. Unter den Modulen bildet sich ein dünner Luftfilm. Das Objekt “schwebt” auf diesem Luftfilm, fast völlig reibungsfrei, wodurch die Last einfach und genau bewegt und positioniert werden kann.


Vorteil:

• Ermöglicht den Transport schwerer TransFlex Tribünenblöcke in der multifunktionalen Hallen, die mit einem Gabelstapler nicht befahrbar ist.

• Keine feste Installation im Gebäude nötig.

• Das System ist nicht viel größer als das Objekt, das bewegt werden soll.

• Keine Punktbelastung auf dem Boden.

• Kein Fußbodenverschleiß wegen der geringen Reibung.

• Genaues Bewegung des TransFlex Tribüne in jeder horizontalen Richtung auch auf beengtem Raum kann mühelos rangiert werden.


Nachteil:

• Der Boden muss Luftdicht sein, Kabelkanäle müssen abgedeckt werden.

• Es können keine Stufen überwunden werden.

• Es können keine Rampen damit nicht überfahren werden, der Boden muss waagrecht sein.

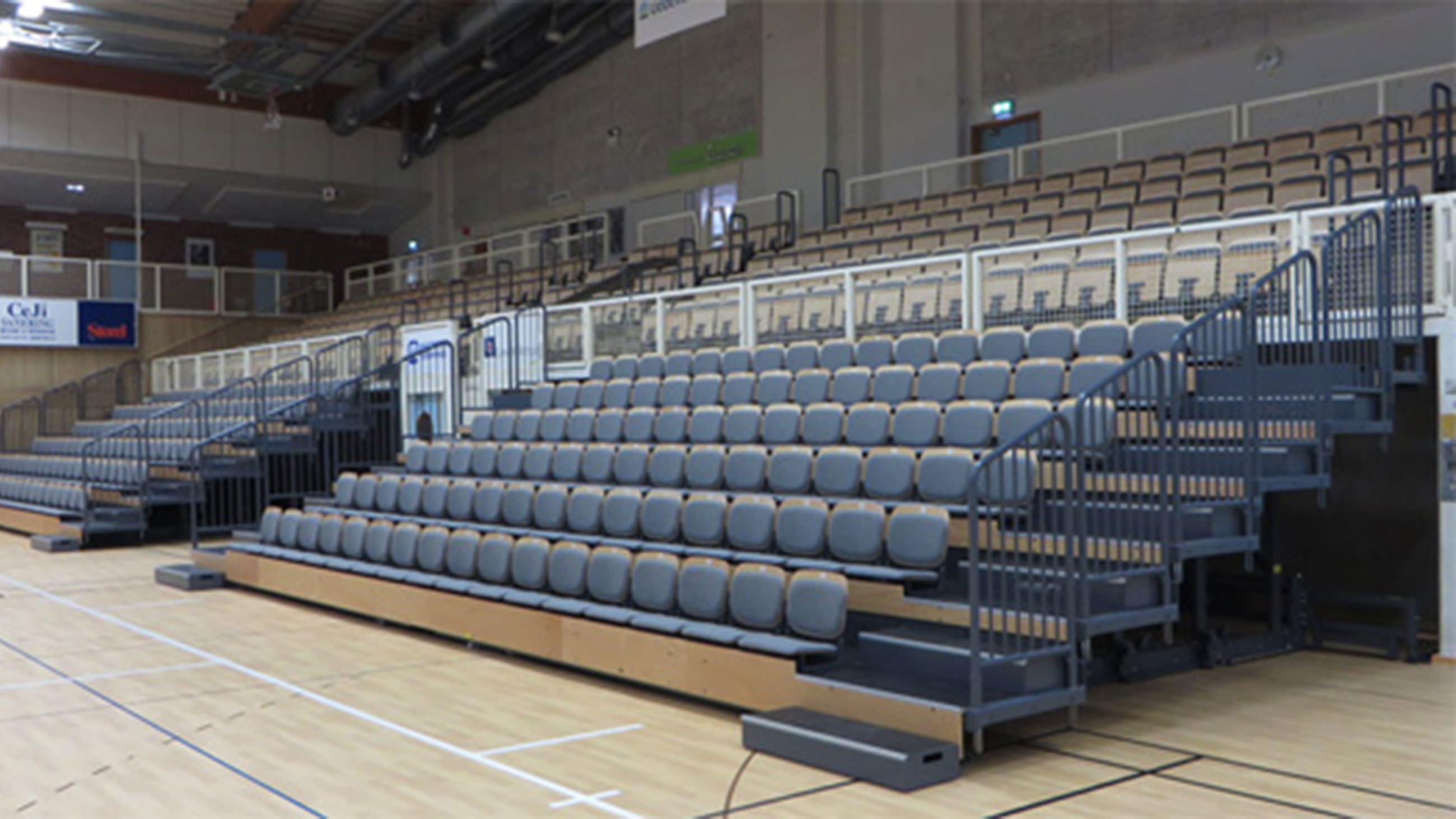

Standworks ELAN Leipzig TransFlex mit Luftkissen, mobiles Teleskoptribünen in Uddevalla.
